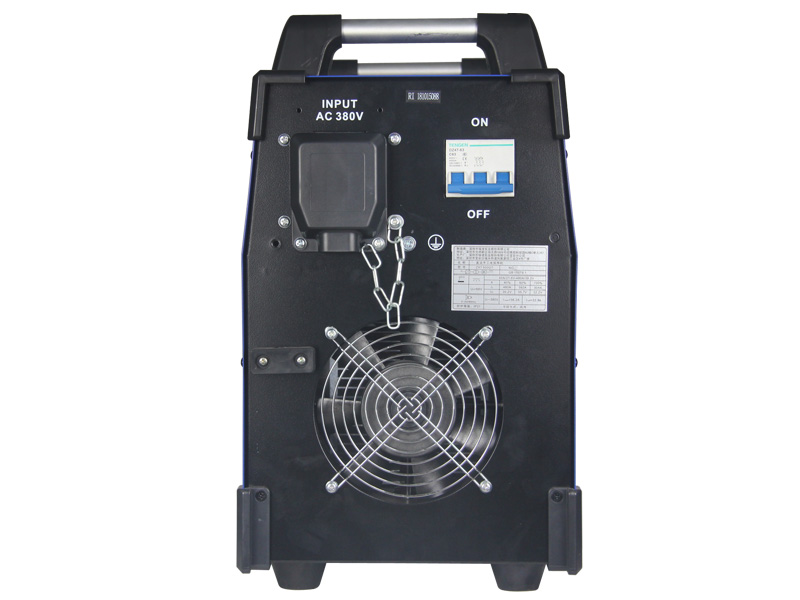

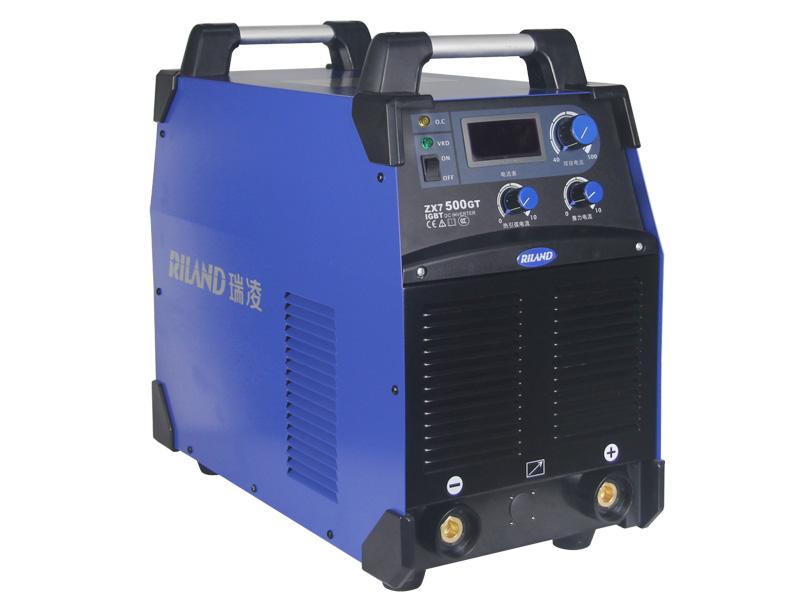

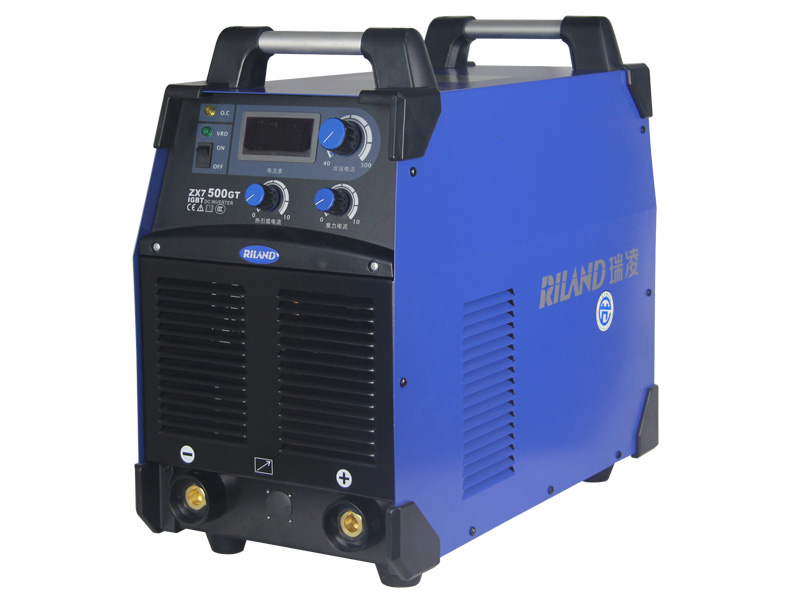

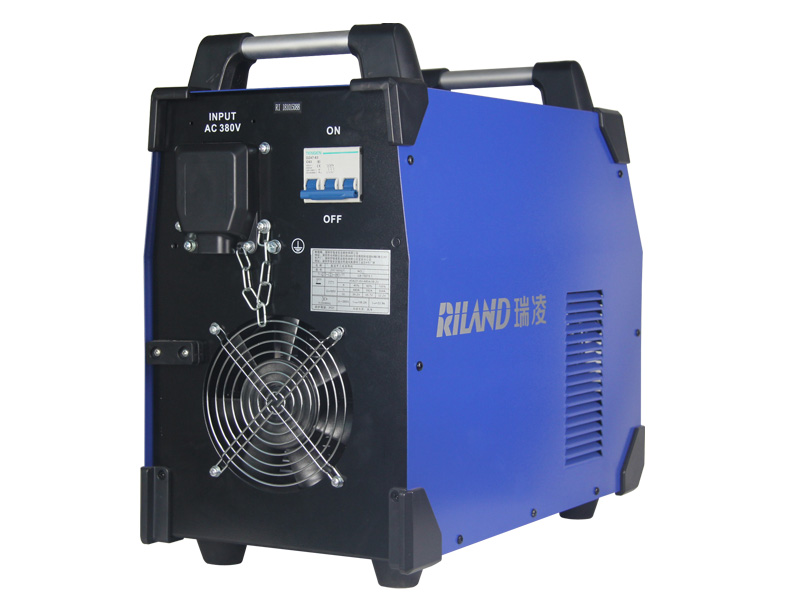

瑞凌ZX7500GT单管IGBT逆变直流手工电焊机工业级

产品型号 ZX7 500GT
额定输入电压(V) 三相380±15%
输入频率(Hz) 50/60
额定输入功率(KVA) 13.8
电流电压调节范围 (A/V) 40-480
40℃60%暂载率输出 (A/V) 392
40℃100%暂载率输出(A/V) 304
推力调节(A) 0-100
空载电压(V) 68
空载损耗(W) 80
效率(%) 85
功率因数 0.93
绝缘等级 H
外壳防护等级 IP21
重量(kg) 26
外形尺寸(mm) 526×272×468

立即购买


逆变单管IGBT工业焊机

随着单管IGBT驱动频率的提升和新材料变压器的陆续推广,单管IGBT气保焊机逐步展露出在中等功率焊机上的特色。
很多刚进入焊机制造业的工厂,对采用单管IGBT的新逆变焊机系列的需求,并作为主力产品在推广,作为全系列逆变焊机的生产企业,如何发挥出自身多年的研发、制造和销售逆变焊机的经验,在单管IGBT逆变焊机领域中制定了周密的线规划。

导言
我们关注IGBT这一器件多年,2006年就完成了实验室概念机的设计,结果不断改变,与2009年正式向市场推出单管IGBT逆变焊机。我们的单管IGBT气保焊,吸取了我公司多年研发和生产、销售、服务MOSFET和IGBT模块焊机的经验,按照稳定性优先的原则进行设计,PWM、电子电抗等新技术在该类焊机上的采用,改良了焊机性能。

简述
我公司研发制造的单管IGBT焊机有以下特点:
IGBT高频逆变技术,逆变频率达25KHZ,动态响应快;
结构合理,布局简洁,便于维修;
采用PWM控制方式,质量可靠,性能稳定;
保护电路及故障显示功能,可靠并便于故障查找;
三防风道,防水、防尘、防风蚀;
体积小、重量轻、高负载持续率、低噪音;
全数字焊接电流、高压显示,操作直观方便;
主变铁芯采用纳米材料非晶;
负载持续率高,在40℃环境温度下满电流工作负载持续率大于60%
焊接过程温度,抗电网波动能力强(320-450V);

与采用MOSFET和IGBT模块制造的大部分逆变焊机可使用的领域重合,在功率输出方面有局部优势,但是在使用环境,特别是野外施工等领域要求较严格,由于逆变频率低于MOSFET器件,在重量和体积方面也没有优势。


手工弧焊系列

ZX7315GT、ZX7400GT、ZX7500GT
机控/遥控电流调节;
推力调节功能,推力在0-100A可调;
VRD功能(防触电保护);
热引弧功能,200A预设以下热引弧电流在0-135A可调;
能焊酸性和碱性焊条;











产品特征

型号

ZX7315GT

ZX7400GT



ZX7500GT

额定输入电压(V

380±15%

380±15%

380±15%

输入频率(Hz

50/60

50/60

50/60

额定输入功率(KVA)

9.5

18.2

36.2

电流电压调节范围(A/V)

30/21.2-315/32.6

40/21.6-400/36

40-480

40℃、60%暂载率输出(A/V

315/32.6

400/36

392/35.7

40℃100%暂载率输出(A/V

244/29.8

310/32.4

304/32.2

空载电压(V

69

68

68

空载损耗(W)

80

80

80

推力(A

0-100

0-135

0-135

效率(%

85%

85%

85%

功率因数

0.93

0.93

0.93

绝缘等级

F

F

F

外壳防护等级

IP21

IP21

IP21

重量(kg

19.5

22

26

外形尺寸(mm)

485×234×425

515×262×468

535*272*463





产品选购指南

母材材质

板厚(mm

焊条直径

焊接电流范围(A

适用机型

碳钢、低合金钢、不锈钢

2.0-8.0

2.0/2.5/4.0

30-250

ZX7315GT

2.0-12.0

2.5-5.0

30-315

ZX7400GT

2.0-20.0

2.5-6.0

40-400

ZX7500GT
